Экран: как работают пиксели, матрицы и частота обновления

От жидких кристаллов и подсветки до OLED и 144 Гц - что происходит внутри панели, на которую вы смотрите каждый день

В статье про видеокарту мы остановились на том, что GPU вычисляет цвет каждого пикселя и записывает результат во фреймбуфер. Дальше данные уходят на монитор по кабелю - и там начинается отдельная история. Экран - не просто «стекло, которое светится». Внутри него своя физика, своя инженерия и свои компромиссы, которые напрямую влияют на то, что вы видите.

🔲 Пиксель: три цвета в одной точке

Любое изображение на экране состоит из пикселей - минимальных светящихся точек. Каждый пиксель на самом деле состоит из трёх субпикселей: красного, зелёного и синего. Смешивая их яркость в разных пропорциях, можно получить любой видимый цвет. Красный и зелёный дают жёлтый, все три на максимуме - белый, все три выключены - чёрный.

Это та же RGB-модель, о которой мы говорили в статье про биты: каждый компонент кодируется числом от 0 до 255, один байт на канал, три байта на пиксель. Экран Full HD содержит 1920×1080 = чуть больше двух миллионов пикселей. 4K - четыре раза больше. Видеокарта обновляет значение каждого пикселя до 240 раз в секунду на игровых мониторах - и делает это для всех двух миллионов точек одновременно.

💡 Как LCD-экран создаёт свет

Большинство современных мониторов и ноутбуков - LCD (Liquid Crystal Display, дисплей на жидких кристаллах). Принцип работы не очевиден: жидкие кристаллы сами по себе не светятся. Им нужен источник света сзади - подсветка.

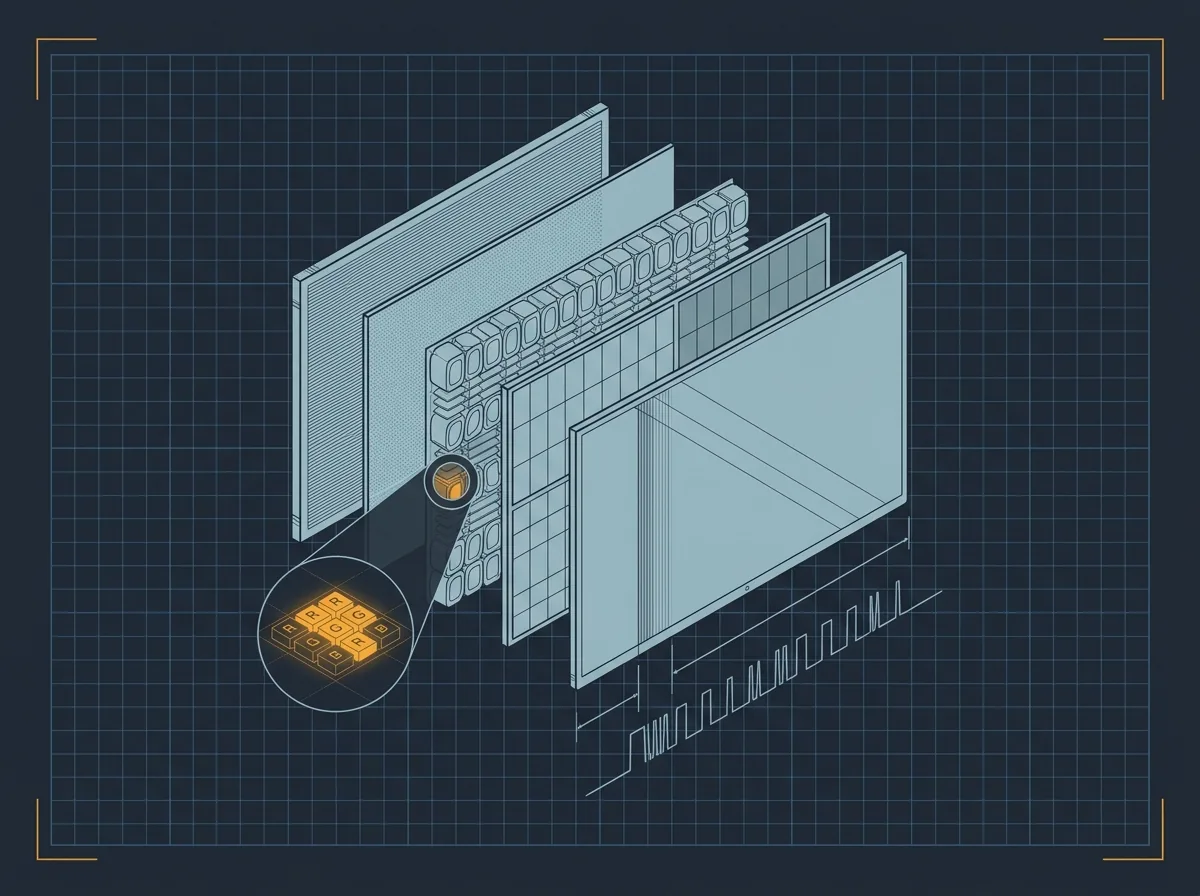

Современные LCD-экраны используют светодиодную подсветку (LED). Светодиоды расположены по краям панели или за всей её площадью и равномерно освещают экран сзади. Этот свет проходит через несколько слоёв: поляризатор, слой жидких кристаллов, цветной фильтр, второй поляризатор.

Жидкие кристаллы - вещество, молекулы которого меняют ориентацию под воздействием электрического поля. Когда напряжение не приложено, молекулы повёрнуты так, что свет проходит через оба поляризатора и субпиксель светится. Когда напряжение максимально - молекулы разворачиваются поперёк, свет блокируется, субпиксель гаснет. Промежуточные значения напряжения дают промежуточную яркость. Цветной фильтр перед каждым субпикселем окрашивает прошедший свет в нужный цвет.

🖥️ Типы матриц: в чём реальная разница

Конструкция слоя жидких кристаллов бывает разной - отсюда разные типы матриц с разными характеристиками.

TN (Twisted Nematic) - старейшая технология. Молекулы кристаллов закручены спиралью и разворачиваются быстро - отсюда минимальное время отклика, до 1 миллисекунды. Именно поэтому TN долго доминировал в игровых мониторах. Плата за скорость - углы обзора: стоит чуть отклониться в сторону, и цвета искажаются, изображение темнеет. Цветопередача тоже посредственная.

IPS (In-Plane Switching) - молекулы переключаются в одной плоскости, параллельной экрану. Углы обзора близки к 180 градусам, цвета точные и стабильные. За это приходится платить временем отклика - исторически IPS были медленнее TN, хотя современные IPS-панели достигают 1 миллисекунды. IPS - выбор для работы с цветом, фотографии, видео и просто комфортной работы.

VA (Vertical Alignment) - молекулы стоят вертикально и наклоняются под напряжением. Главное преимущество - высокая контрастность: чёрный на VA значительно темнее, чем на TN и IPS. Хорош для фильмов и тёмного контента. Слабое место - «смазывание» тёмных сцен при быстром движении.

⬛ OLED: каждый пиксель - отдельный источник света

OLED (Organic Light-Emitting Diode) устроен принципиально иначе. Здесь нет подсветки и жидких кристаллов - каждый субпиксель сам светится. Органический светодиод светится, когда через него течёт ток, и полностью гаснет, когда тока нет.

Отсюда главное преимущество: абсолютно чёрный цвет. Не «очень тёмный», а настоящий - пиксель просто выключен и не излучает ничего. Контрастность при этом теоретически бесконечная. Время отклика - меньше микросекунды, в тысячу раз быстрее любого LCD. Цвета насыщенные и точные.

Слабое место OLED - выгорание. Органические материалы деградируют со временем, причём неравномерно: пиксели, которые светились ярче и дольше, тускнеют быстрее. Статичные элементы интерфейса - панель задач, логотип - могут оставить постоянный след на экране. Производители борются с этим сдвигом субпикселей, автоматическим снижением яркости статичных элементов и другими программными методами, но полностью проблему это не решает.

🔄 Частота обновления: почему 144 Гц ощущаются иначе

Частота обновления - количество раз в секунду, когда экран полностью перерисовывает картинку. Стандарт для офисных мониторов - 60 Гц: шестьдесят кадров в секунду. Игровые мониторы предлагают 144, 165, 240 и даже 360 Гц.

Разница ощущается физически, и это не маркетинг. При 60 Гц новый кадр появляется каждые 16,7 миллисекунды. При 144 Гц - каждые 6,9 миллисекунды. Курсор мыши, быстрое движение в игре, прокрутка страницы - всё выглядит заметно плавнее, потому что между тем, что происходит на экране, и тем, что делает рука, меньше разрыв.

Важный нюанс: частота обновления монитора и частота кадров в игре - разные вещи. Если видеокарта выдаёт 80 кадров в секунду, а монитор обновляется 60 раз - часть кадров теряется, и могут появляться разрывы: горизонтальные полосы, где верхняя часть экрана показывает один кадр, а нижняя - следующий. Технологии адаптивной синхронизации - G-Sync от NVIDIA и FreeSync от AMD - синхронизируют частоту обновления монитора с частотой кадров видеокарты в реальном времени, убирая разрывы.

🔗 Экран и вся цепочка

Теперь полная цепочка от кода до картинки замкнулась. Процессор выполняет программу. Видеокарта рассчитывает цвет каждого пикселя и записывает во фреймбуфер. Дисплейный контроллер считывает фреймбуфер и передаёт данные на монитор по HDMI или DisplayPort. Монитор получает поток чисел - значения RGB для каждого пикселя каждого кадра - и преобразует их в напряжения для жидких кристаллов или токи для OLED-пикселей. Субпиксели светятся с нужной яркостью. Глаз видит картинку.

Между числом в памяти видеокарты и фотоном, долетевшим до сетчатки, - несколько слоёв физики и инженерии. И всё это происходит до 240 раз в секунду для каждой из нескольких миллионов точек одновременно.
