Физический уровень: как бит становится сигналом

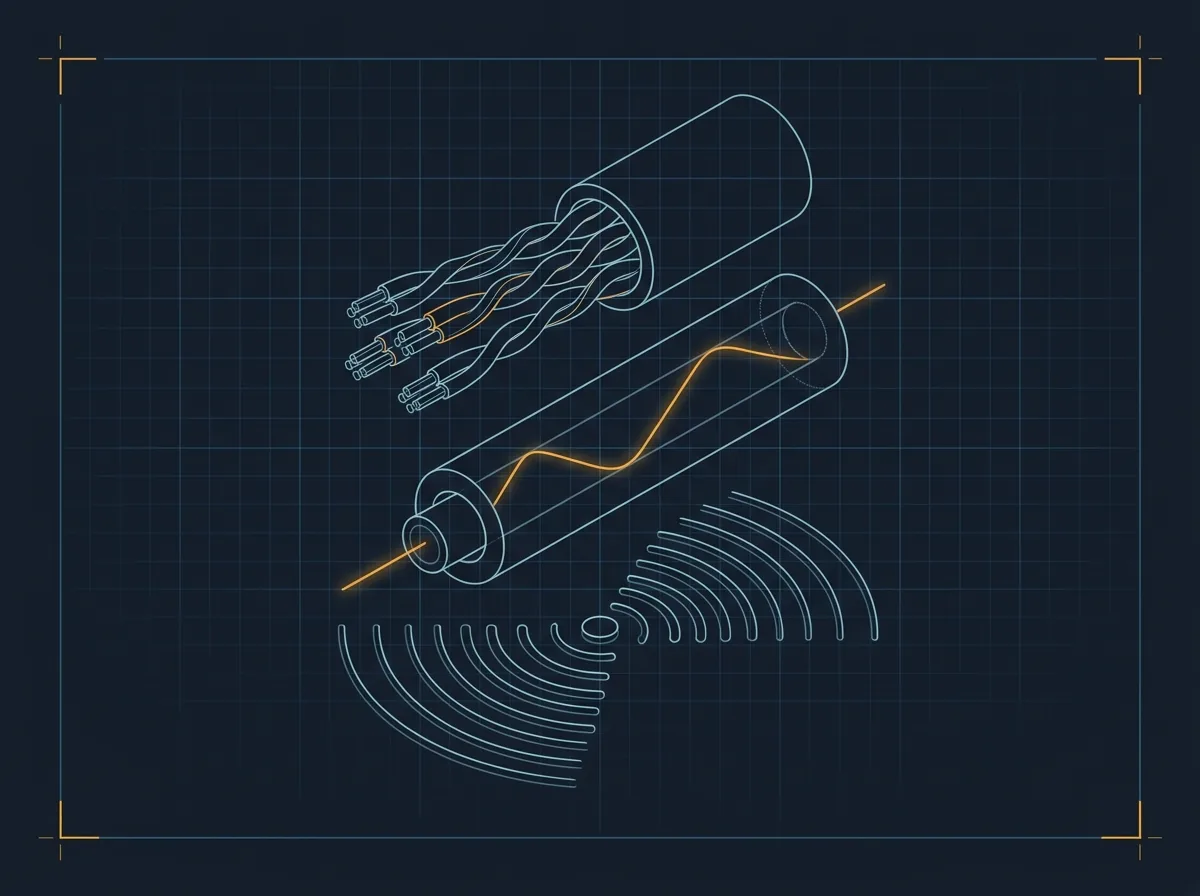

Кабели, оптика, радио. Почему витая пара скручена. Чем Wi-Fi отличается от кабеля по сути.
В предыдущей статье мы разобрались, откуда взялась идея сети: пакетная передача, ARPANET, TCP/IP. Это была история про принципы. Теперь - про физику. Потому что любой принцип в какой-то момент упирается в провод, стекло или воздух. Единица и ноль - это абстракция. Чтобы они добрались от вашего компьютера до сервера в другом городе, им нужно стать чем-то реальным: электрическим импульсом, вспышкой лазера или изменением радиоволны. Как именно это происходит - тема этой статьи.📡 Что такое «физический уровень» и почему он отдельный
Когда инженеры проектировали сети, они быстро поняли: задача «передать данные» на самом деле состоит из нескольких слоёв, которые удобно разделить. Физический уровень - самый нижний. Он отвечает на один вопрос: как именно переслать поток битов из точки А в точку Б по конкретной физической среде.На этом уровне нет пакетов, адресов и протоколов - это всё появится выше. Здесь только сигналы и среда. Кабель это, оптоволокно или воздух - неважно. Физический уровень описывает, как «1» превратить в нечто измеримое, а потом снова превратить это нечто в «1» на другом конце.
⚡ Медный провод: электричество несёт биты
Самый привычный способ передать бит - пустить по проводу электрический сигнал. Идея простая: есть напряжение - это «1», нет напряжения - это «0». На практике всё чуть сложнее, но принцип именно такой.
Провод - это проводник, обычно медь. Медь хорошо проводит ток, гибкая, дешёвая. Вокруг проводника - изоляция, которая не даёт сигналу «утекать» в соседние провода или в землю.
Но у медного провода есть враги. Главный из них - электромагнитные помехи. Любой провод, по которому течёт ток, излучает слабое электромагнитное поле. И наоборот - любое внешнее поле наводит в проводе паразитные токи, которые искажают сигнал. Рядом работает электродвигатель, флуоресцентная лампа, другой кабель с током - и в вашем проводе появляется шум, который накладывается на полезный сигнал.
Почему витая пара скручена - и зачем именно так
Посмотрите на обычный сетевой кабель (тот, что подключает компьютер к роутеру). Если разрезать такой кабель поперёк, внутри обнаружатся восемь тонких проводков, скрученных попарно. Это и есть витая пара (по-английски - twisted pair). И скрутка - не случайная деталь, а важнейшее инженерное решение.
Работает это так: каждую пару проводов подают сигнал дважды: по одному проводу - «прямой» сигнал, по второму - точно такой же, но инвертированный (то есть с противоположным знаком). На приёмном конце схема вычитает один из другого. Помеха, пришедшая снаружи, наводится на оба провода одинаково. При вычитании она исчезает. Полезный же сигнал - прямой и инвертированный - при вычитании удваивается.
Но зачем скручивать, а не просто класть рядом? Скрутка делает так, что оба провода в паре проходят одинаковый путь через пространство. Если провода лежат параллельно на некотором расстоянии, один из них может попасть ближе к источнику помех, чем другой - и тогда помеха будет наводиться на них по-разному, и дифференциальная схема её не компенсирует. Скрутка выравнивает: оба провода регулярно меняются местами, и в среднем «видят» одинаковое поле.
Чем плотнее скрутка (больше витков на метр) - тем лучше защита от помех и тем выше возможная скорость передачи. Именно поэтому кабели категории Cat6 и Cat6a скручены плотнее, чем старые Cat5e - и поддерживают более высокие частоты.
| Категория | Максимальная скорость | Макс. длина сегмента | Когда использовать |
|---|---|---|---|
| Cat5e | 1 Гбит/с | 100 м | Домашняя сеть, офис |
| Cat6 | 1 Гбит/с (до 10 на 55 м) | 100 м | Офис, новые инсталляции |
| Cat6a | 10 Гбит/с | 100 м | Серверные, корпоративные сети |
| Cat8 | 25-40 Гбит/с | 30 м | Дата-центры, соединение серверов |
💡 Оптоволокно: свет вместо тока
Что если вместо электронов использовать фотоны - частицы света? Именно это делает оптоволоконный кабель.
Оптоволокно - это нить из сверхчистого стекла или пластика толщиной с человеческий волос (сердцевина - около 9-62 мкм в зависимости от типа). По этой нити бежит свет - обычно инфракрасный лазер или светодиод. Единица - вспышка, ноль - темнота.
Свет не «течёт» по волокну как вода по трубе. Он полностью отражается от внутренней поверхности нити - это явление называется полным внутренним отражением. Сердцевина волокна имеет более высокий показатель преломления, чем оболочка. Луч света, падающий под достаточно малым углом к оси волокна, не может выйти наружу и отражается снова и снова, пока не достигнет конца.
У оптоволокна несколько принципиальных преимуществ перед медью.
Дальность. Свет в стекле затухает несравнимо медленнее, чем электрический сигнал в меди. Одномодовое оптоволокно (тонкое, с сердцевиной 9 мкм) передаёт сигнал без усиления на десятки километров. Именно поэтому все магистральные линии интернета - оптические. Трансатлантические кабели на дне океана тоже оптические: несколько пар волокон в бронированной оболочке, и через каждые ~80 км - подводные усилители. Скорость. Скорость света в стекле - около 200 000 км/с (чуть меньше, чем в вакууме). Теоретическая пропускная способность одного волокна огромна: по одному волокну можно одновременно пустить десятки лазерных лучей разных длин волн (цветов), каждый со своим потоком данных. Эта технология называется DWDM (плотное мультиплексирование с разделением по длине волны) - и именно она позволяет по одному кабелю с несколькими волокнами передавать петабиты в секунду. Иммунитет к помехам. Свет - не электричество. Электромагнитные поля на него не влияют. Оптоволокно можно прокладывать рядом с мощными электродвигателями, высоковольтными линиями, медицинским оборудованием - сигнал не исказится.За что платим? Оптоволокно хрупкое (стекло!), требует точных коннекторов, и подключить его к обычному сетевому разъёму нельзя - нужен медиаконвертер или трансивер SFP. Поэтому до квартиры сегодня часто доводят оптику («GPON» или «FTTB»), а внутри уже раздают по обычной витой паре или Wi-Fi.
| Параметр | Витая пара (Cat6a) | Одномодовая оптика |
|---|---|---|
| Скорость | До 10 Гбит/с | До 100 Гбит/с и выше |
| Дальность без усиления | 100 м | 10-80 км |
| Помехоустойчивость | Хорошая (скрутка) | Абсолютная |
| Стоимость монтажа | Низкая | Высокая (точные коннекторы) |
| Где применяется | Офисы, квартиры, здания | Магистрали, между зданиями |
📶 Wi-Fi: когда среда - это воздух
Кабель - это предсказуемая, управляемая среда. Сигнал идёт туда, куда проложен провод, и никуда больше. Воздух - полная противоположность. Любой сигнал, излучённый антенной, распространяется во все стороны сразу, отражается от стен, перекрывается другими сигналами, поглощается телами людей и водой в них.
Как в таком хаосе надёжно передать данные? Ответ - с помощью радиоволн и умной кодировки.
Радиоволны и частоты
Радиоволна - это колебание электромагнитного поля. Если менять это колебание определённым образом - модулировать его - можно закодировать в нём информацию. Приёмник, знающий тот же способ кодировки, расшифрует сигнал обратно в биты.
Wi-Fi работает в двух основных диапазонах частот: 2,4 ГГц и 5 ГГц. Частота - это сколько раз в секунду колеблется волна. 2,4 ГГц - 2,4 миллиарда колебаний в секунду. Чем выше частота, тем больше информации можно закодировать за то же время. Но у высоких частот есть недостаток: они хуже проходят сквозь препятствия и затухают быстрее.
Это объясняет знакомую ситуацию: 2,4 ГГц «добивает» через стены дальше, но работает медленнее; 5 ГГц быстрее, но хуже проходит сквозь преграды. Современные роутеры с Wi-Fi 6 и Wi-Fi 6E используют ещё и диапазон 6 ГГц - ещё быстрее, ещё хуже через стены, зато почти пустой от помех.
Каналы и почему они важны
Диапазон 2,4 ГГц делится на каналы - частотные полосы, каждая шириной около 22 МГц. В России и Беларуси доступны каналы с 1 по 13. Проблема в том, что соседние каналы перекрываются. По-настоящему независимых, неперекрывающихся каналов в 2,4 ГГц всего три: 1, 6 и 11. Если ваш роутер и роутер соседа работают на одном канале - они мешают друг другу. Поэтому современные роутеры умеют автоматически выбирать наименее загруженный канал.
В диапазоне 5 ГГц каналов намного больше - больше двадцати неперекрывающихся. Поэтому в плотно заселённых домах переход на 5 ГГц часто даёт заметный прирост скорости не из-за физической скорости диапазона, а просто потому, что там меньше толкотни.
Как Wi-Fi кодирует данные: OFDM и QAM
Модуляция - способ «упаковать» биты в волну. Простейший вариант: есть сигнал - единица, нет - ноль. Но это крайне неэффективно. Современный Wi-Fi использует несравнимо более сложные схемы.
OFDM (ортогональное мультиплексирование с разделением частот) - это когда один широкий канал делится на сотни узких подканалов, и каждый несёт свой поток данных одновременно. Вместо одной мощной несущей - хор из 52, 256 или 1024 маленьких. Если часть подканалов заглушена помехой - остальные продолжают работать, и данные доходят. QAM (квадратурная амплитудная модуляция) - это способ упаковать несколько битов в один «символ» сигнала, одновременно меняя и амплитуду, и фазу волны. Например, 256-QAM кодирует 8 бит в одном символе (256 = 2⁸). 1024-QAM - 10 бит. Wi-Fi 6 поддерживает 1024-QAM; чем лучше условия сигнала, тем выше порядок QAM, который устройства согласовывают между собой.CSMA/CA: как несколько устройств делят эфир
Кабель принадлежит двум устройствам: тому, что на одном конце, и тому, что на другом. Эфир - общий для всех, кто в зоне покрытия. Как несколько устройств избегают «разговора одновременно»?Wi-Fi использует протокол CSMA/CA - «множественный доступ с контролем несущей и предотвращением коллизий». Принцип простой и похож на вежливость за столом.
Перед тем как начать передачу, устройство «слушает» эфир. Если кто-то уже передаёт - ждёт. Когда эфир освободился - ждёт ещё небольшой случайный промежуток времени (чтобы не все бросились передавать одновременно). Потом передаёт. Получатель подтверждает приём специальным пакетом ACK. Если подтверждение не пришло - передача считается неудачной, и устройство пробует снова через случайную паузу.
Обратите внимание: это предотвращение коллизий, а не исправление. В Ethernet с витой парой была схема CSMA/CD - обнаружение коллизий: устройства могли начать передачу одновременно, обнаружить это и остановиться. В радиоэфире обнаружить коллизию труднее (передающий не слышит себя так же хорошо, как слышат его другие), поэтому Wi-Fi старается коллизий не допускать вообще.
Из этого следует важное практическое следствие: все устройства в зоне одной точки доступа делят пропускную способность между собой. Если к роутеру подключено двадцать устройств и все они что-то качают одновременно - каждое получит примерно двадцатую часть общего канала. Это не баг Wi-Fi, это фундаментальное свойство разделяемой среды.
| Параметр | Кабель (витая пара) | Wi-Fi (5 ГГц) |
|---|---|---|
| Среда передачи | Медный провод | Радиоэфир |
| Физический сигнал | Электрический импульс | Электромагнитная волна |
| Направленность | Только между двумя точками | Во все стороны сразу |
| Раздел среды | Выделенный канал | Разделяемый эфир (CSMA/CA) |
| Помехи | Компенсируются скруткой | Стены, другие сети, приборы |
| Задержка (пинг) | 1-2 мс | 5-30 мс |
| Стабильность | Очень высокая | Зависит от среды |
🔢 Как именно бит становится сигналом: кодирование линии
Осталось ответить на самый буквальный вопрос: как «1» превращается в конкретное изменение напряжения или фазы волны? Это называется линейным кодированием - правилом перевода потока битов в физический сигнал.
Самый наивный способ: 1 - высокое напряжение (+5В), 0 - низкое (0В). Это называется NRZ (Non-Return-to-Zero). Проблема: если идёт длинная последовательность единиц, напряжение долго держится на одном уровне - и приёмник может потерять тактовую синхронизацию (перестать понимать, где кончается один бит и начинается следующий).
Современный Ethernet использует более умные схемы. Например, Manchester encoding - переход с низкого на высокое означает «1», с высокого на низкое - «0». Переход происходит в середине каждого бита. Это значит, что каждый бит содержит обязательный переход, который помогает синхронизации. 100Base-TX Ethernet использует MLT-3 (три уровня напряжения). Гигабитный Ethernet - PAM-5 (пять уровней) или PAM-16 у 25GBase-T. Чем больше уровней - тем больше битов в одном «символе», тем выше скорость при той же частоте сигнала.
Wi-Fi кодирует биты через уже упомянутый QAM: фазу и амплитуду несущей волны выставляют в одну из нескольких заранее оговоренных комбинаций - каждая комбинация соответствует определённому набору битов.
🌍 Большая картина: от розетки до магистрали
Теперь можно собрать полную цепочку физических сред, которую проходит ваш запрос к сайту - скажем, из квартиры в Барановичах до сервера в Амстердаме.
Устройство → роутер. Скорее всего - Wi-Fi: ваш телефон или ноутбук передаёт данные радиоволнами на 5 ГГц до домашнего роутера. Расстояние - несколько метров. Роутер → щит провайдера в доме. По витой паре или коаксиальному кабелю внутри здания. Или по оптоволокну - если у вас GPON («оптика в квартиру»). Дом → узловая точка провайдера. Оптоволокно. Десятки километров без усиления. Беларусь → точки обмена трафиком в Европе. Магистральные оптические кабели, проложенные вдоль дорог и железнодорожных путей. В кабеле - несколько пар волокон, по каждой - DWDM с десятками длин волн одновременно. Трансатлантика (если нужно). Подводные оптические кабели. Сейчас их около 500 по всему дну океана - они несут более 95% международного интернет-трафика.На каждом переходе физический сигнал преобразуется: усиливается, регенерируется, конвертируется из оптики в электрику и обратно. Биты при этом остаются теми же - меняется только физическая форма, в которой они путешествуют.
Итог
Физический уровень - это то место, где математика встречается с физикой. Бит - абстракция. Но чтобы попасть с одного конца провода на другой, он должен стать чем-то реальным: разностью потенциалов, вспышкой инфракрасного лазера или изменением фазы радиоволны. Витая пара борется с помехами скруткой и дифференциальной передачей. Оптоволокно использует принцип полного отражения света. Wi-Fi делит общий эфир по чётким правилам и упаковывает биты в хитрые комбинации фаз и амплитуд.
На этом уровне всё ещё нет ни адресов, ни маршрутов, ни пакетов. Это только физический транспорт - труба, по которой побегут следующие уровни. О том, как данные режутся на пакеты, как пакет узнаёт, куда ему лететь, и почему один файл может добраться до вас по разным маршрутам - в следующей статье.
